GSJ/QSJ型双曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其*的叶轮结构设计，限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流。

　　正由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角，较大的比表面积可获得大面积的水体交换。

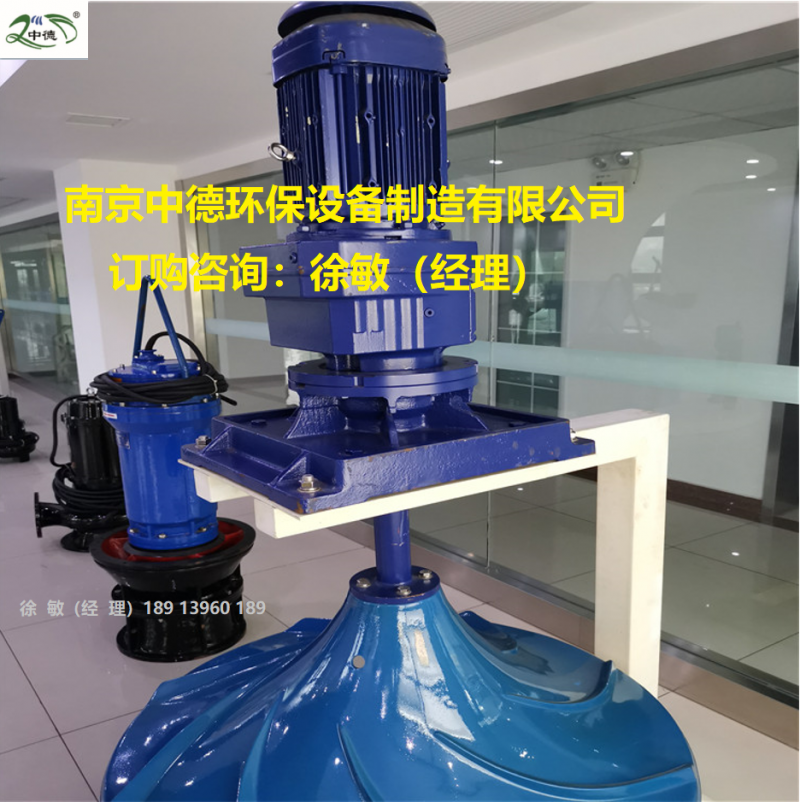

　　GSJ/QSJ型双曲面搅拌机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式(立轴式)和潜水式两种。干式安装将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝；潜水式安装可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温不大于40℃，PH值6-9之间，其特点是无噪音，无视觉障碍。

双曲面搅拌机选型与安装   性能特点：

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；

2 叶轮具有水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

4 电机绕组绝缘等级F 级，防护等级为IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全；

5 两道机械密封；

双曲面搅拌机选型与安装  运行

设备安装完毕后，须进行试运转。试运转前必须向池内注入大约为池容积70%的水，切勿在设备无水的情况下运转，以免搅拌轴受力不均而弯曲。在试运转后注意检查：

1、减速电机有无异常的响声及温升情况。

2、电机电流是否在额定值范围内(起动时短时间内超电流为正常)

3、搅拌轴的摆动情况。

4、池中有无杂物。

在上述几种情况下，无论哪一种情况出现异常现象，均需找出原因并加以修正后方可使用。

采购咨询价格、欢迎联系，获取方案及报价、咨询：

南京中德环保设备制造有限公司

选购咨询：徐敏（经理） 189--13960--189

      维护保养

1、新机开始运转200～300小时后需更换减速机润滑油，并清理内部油污。以后可在半年到一年内更换一次；有关

 维护保养

1、新机开始运转200～300小时后需更换减速机润滑油，并清理内部油污。以后可在半年到一年内更换一次；有关减速电机使用详见生产厂家使用维护说明书。

2、定期检查搅拌轴锁紧螺母、各连接螺栓有无松动。

3、定期检查搅拌轴摆动情况，及时清除叶轮和轴上的缠绕物。

4、定期检查转运部件有无异常声音及温升。

5、定期检查电流有无异常变化。

6、设备长时间不工作后再次开机前应检查电机的绝缘，同时防止沉淀物长时间淤积造成启动困难，而损坏电机和叶轮。
