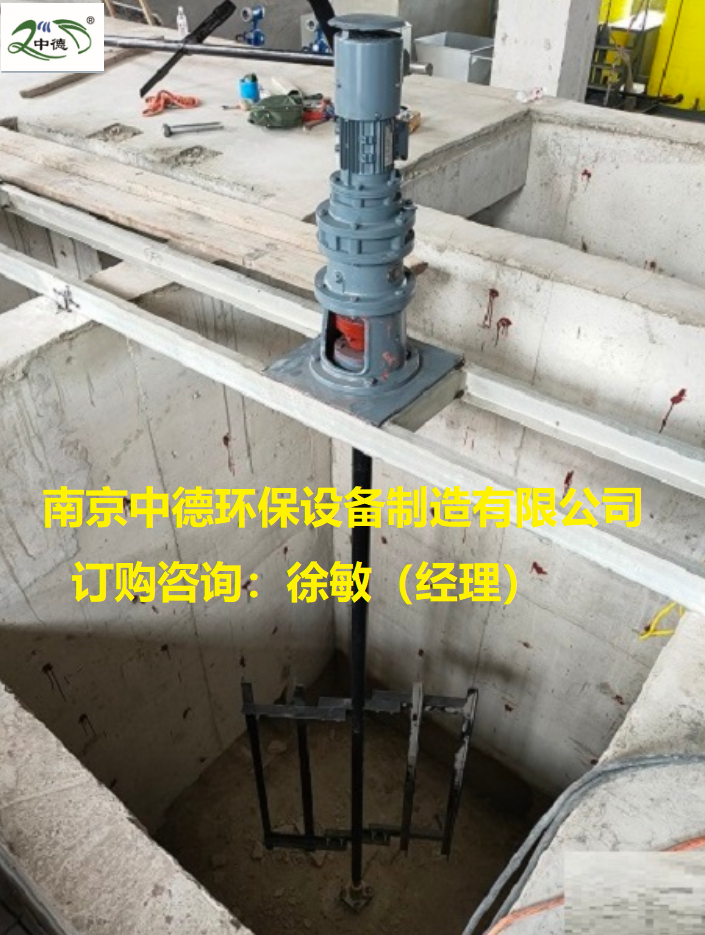

JBK型框式搅拌机也称锚框式搅拌机,该种搅拌机的叶轮桨径对罐径之比较大。使用于低粘度液体时,锚式叶轮的叶径与罐径比为0.7-0.9,对于高黏度液体则为0.8-0.95,转速通常为10-50r/min。为增大搅拌范围和带走罐壁上的残留物或液层,框式搅拌机的外廓要接近搅拌罐的内壁,其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为增大对高粘度物料的搅拌范围以及提高叶轮的刚性,还常常要在框式上增加一些立叶和横梁,这样使得框式的结构形状多种多样。
框式搅拌机适用与工业和城市污水处理厂曝气池和厌氧池,可用池中水循环及硝化、脱氮和除磷阶段创建水流等。产品选用电机绕组为F级绝缘,防护等级为IP68。在污水厂的曝气系统中配合使用,采用直联式结构,能耗低,效率高;叶轮通过精铸或冲压成型,精度高,推力大,外型美观。
JBK型框式搅拌机在没有水的环境中运行搅拌机会出故障吗?
在短时间内没有问题,一般框式搅拌机测试空载电流的时候,都是在没水的情况下运行。但是时间长了则不可以,潜水搅拌机的油室虽然具有一定的冷却作用,长期在水下的时候水会对搅拌机进行冷却,没水的话长期运行会因为过热而跳闸,没有过热保护的话还可能导致电机烧掉。
框式搅拌机根据不同介质的物理学性质、容量、搅拌目的选择相应的搅拌机,对促进化学反应速度、提高生产效率能起到很大的作用。框式搅拌机一般使用于粥状物料的搅拌。
框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。如果这类搅拌机底部形状和反应釜下封头形状相似时,通常称为锚式搅拌机。框式搅拌机直径较大,一般取反应器内径的2/3~9/10,50~70r/min。使用于低粘度液体时,锚式叶轮的叶径与罐径比为0.7~0.9,对于高黏度液体则为0.8~0.95,转速通常为10~50r/min。框式搅拌机与釜壁间隙较小,有利于传热过程的进行,快速旋转时,搅拌机叶片所带动的液体把静止层从反应釜壁上带下来;慢速旋转时,有刮板的搅拌机能产生良好的热传导。这类搅拌机常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌。
锚式、框式搅拌机属于同一类,统称锚框式搅拌机,为了增大搅拌范围和带走罐壁上的残留物或液层,锚框式搅拌机的外廓要接近搅拌罐的内壁,其底部的形状为适应罐底的轮廓也有椭圆、锥形等。为了增大对高粘度物料的搅拌范围以及提高叶轮的刚性,还常常要在锚式及框式上增加一些立叶和横梁,这样使得锚框式的结构形状出现了多种多样。
不锈钢框式搅拌机 桨型分类根据其形状大致可分为:
锚式、椭圆框式、锥底框式、方框式以及锚框式等 。
适用黏度
适用的zui高黏度为200~300Pa·s。
应用领域
锚框式搅拌机通常在低速下运行,在搅拌低粘度液体时不产生大的剪切力,因此它不适用于液-液和气-液分散。另一个方面,该种叶轮在罐内移动的流量大,水平回转流占支配地位,不具有良好的混合均一性,然而在罐壁附近的流速比其他叶轮,能达到大的传热膜系数,故常用于传热、晶析操作。另外,由于桨叶直径较大,且与罐底贴近,也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。
产品选型
1、池型尺寸。
2、搅拌器型式。
3、搅拌介质及密度。
4、材质要求。
(全碳钢、全不锈钢、水上碳钢水下不锈钢)
5、功率要求、叶轮转速。
具体可我公司技术科帮助选型。
