产品使用范围：

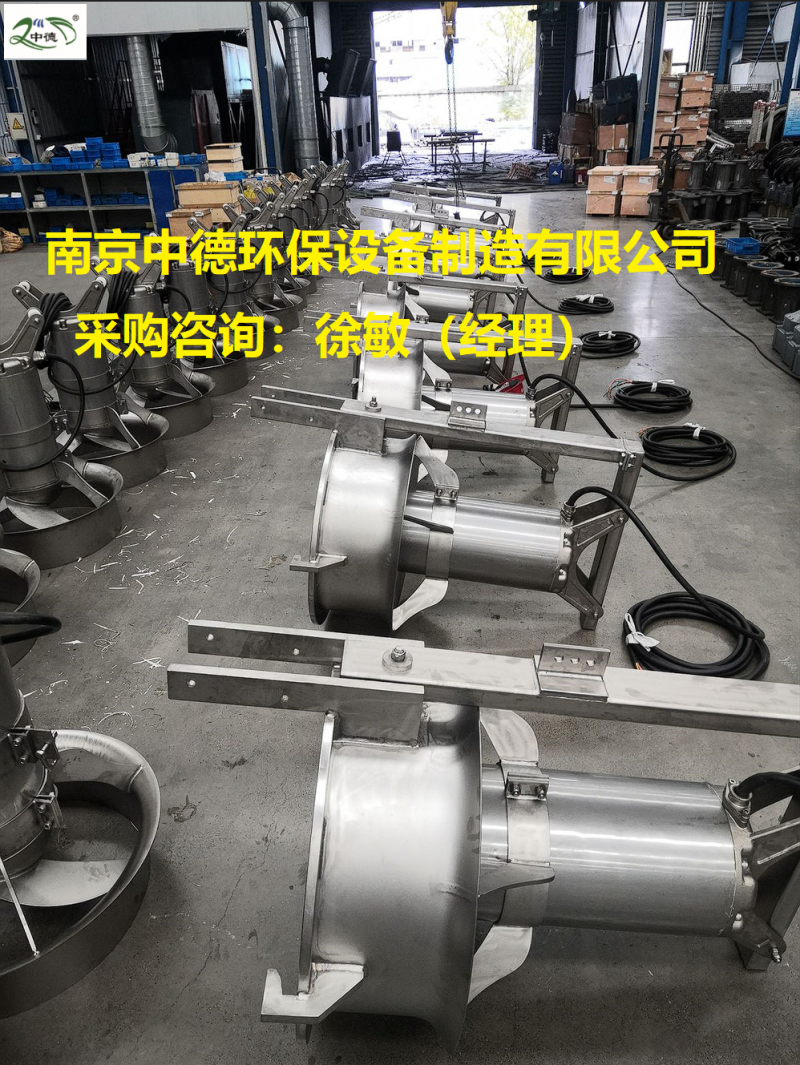

QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的混合产品，该泵为污水处理厂混合液回流、反硝化脱氮的用设备，亦可以用于地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或 泥浆抽吸回路中需要低扬程、大流量场所。

使用条件：

1、连续运行时，介质温度不高于 40℃；

2、介质 PH 值为 6-9。

3、潜没深度为 10m。

结构简介：

专门设计的装置部件和设备备件使污泥回流泵达到 J 好性能。

1、电缆：电缆采用水密电缆；

2、接线盒：接线盒是全部封闭的，与周围液体和定子箱是隔离的；

3、电机：50Hz 鼠笼式3 相潜水异步电动机，F 级绝缘，防护等级 IP68。电机由周围介质冷却；

4、轴：电动机的轴采用不锈钢材料制作，转子作动平衡试验；

5、密封：静密封为 O 型密封圈。轴密封为机械密封，将油室与周围介质隔离；

6、轴承：采用品牌轴承，设计使用寿命可达 100，000 小时以上；

7、油室：油用于润滑和冷却机械密封摩擦副，并隔离渗透液；

8、叶轮：叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式，高.效、无阻运转，且具有自清功能；

9、锥管：锥管的目的是为了形成好的流动状态；

10、排出接头：排出接头用于将锥管固定在出水管上；

11、引导装置：引导装置由两根管子（导管）和上方导管夹具所组成。

产品特点：

1、按低扬程、大流量专门设计，效率高；

2、抗堵塞、缠绕，使用可靠；

3、采用潜水机械密封，可以安全连续运行 10000 小时以上；

4、结构紧凑，安装维修方便；

5、主机采用潜水搅拌机成形结构，体积小，精度高，耐腐蚀无噪音；

6、内设漏电漏水及电机过载保护（报警）装置，确保产品安全与可靠。

安装：

1 正确安装使用是该泵能长期、正常运转的基本保证。

2 污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升设备进行检查和维护，安装方 便快捷。

3 本设备除穿墙管需要预埋外，导杆、起吊架均用钢膨胀螺栓与池体连接，不需要预埋件。

4 预埋钢管和拍门由用户采购安装，用户定购时应该注意。
