产品概述:

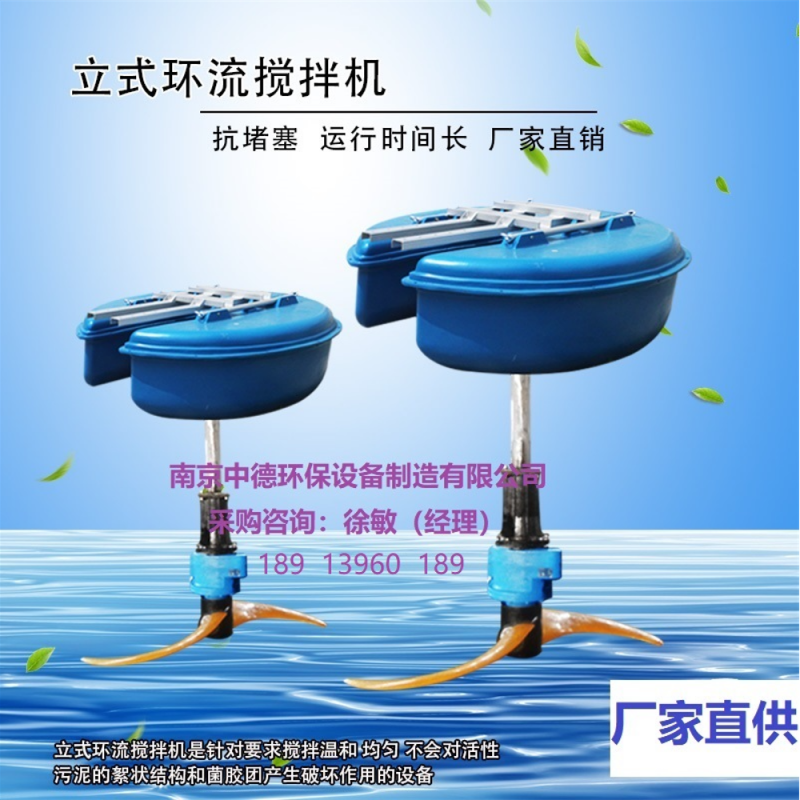

P/LHJ 型立式环流搅拌机，又叫浮筒式潜水搅拌机，是针 对要求搅拌温和、均匀，不会对活性污泥的絮状结构和菌胶团 产生破坏作用的池深较深的圆形或方形池，进行搅拌而设计的 搅拌设备。在总结现有污水搅拌设备的基础上，对产品结构和 性能进行了改进，特别是在推进式搅拌机的基础上，将卧式结 构改为立式环流结构，使其在整体结构技术性能、搅拌效率、 服务面积、适用性等。具有使用寿命长、噪声低、安装维护方 便、投资省、运行费用低等优点。

工作机理:

LHJ 型立式环流搅拌机，采用大排量、螺旋浆式的推进叶 轮、叶桨作为主要水力部件，运行时潜水电机带动推进式叶轮、 叶桨工作，使流体产生一定流速和流场，向水池底部和四周形 成环状主流带。因为主流带流速较大，形成了以其为中心的紊 流区域，促使整个水体形成上下翻动的大循环，从而实现大面 积立体环流搅动，使池中污泥始终处于翻动和悬浮状态，达到 了均匀、温和搅动的目的，提高了处理效果。 PHJ 型浮筒式潜水搅拌机，根据使用场合不同，分为高、中、低三种搅拌系列： 中高速搅拌系列转速相对较高，服务范围相对较小，但搅拌较为温和。可适用于污水处理的厌氧或兼氧 处理。 低速推搅拌系列转速低、服务范围大，水力效率高，搅拌均匀，可适用于各类污水处理工程的调节池中 使用，也可用于厌氧或兼氧处理。

产品特点:

⒈紊流面积大，作用区域广，搅拌温和、均匀，不会对活性污泥的絮状结构和菌胶团产生破坏作用。

⒉水流采用垂直大循环的流动方案，适用于较深的圆型或方型水池，搅拌污泥充分，辐射面积可达 100~800 平方米。

⒊搅拌机的动力为潜水电机，应用时潜入液下工作，不仅冷却条件好，适用深度范围广，而且不会产生噪声 等二次污染。

⒋潜水电机的主密封为两道机械密封，磨擦付材质为耐腐蚀、耐磨损的合金与碳化硅，所有紧固件均为不锈 钢材质。

⒌电机绕组为 F 级绝缘，防护等级为 IP68，配置泄漏检测、绕组过热等保护功能，使产品使用更加稳定

⒍可采取多种安装形势。采用浮动式安装时，可随时移动工作位置，方便灵活；可进行集中自动控制，也可 以单机运行，管理方便。

适用范围和适用条件:

可广泛用于石油、化工、印染、制革、医药、食品、造纸、纺织、农药等行业废水和城市生活污水的处理。

介质温度~0℃-40℃

介质 PH 值~5-9

介质密度不超过 1150Kg/m3；

设备通过纤维物有限，应避免塑料编织物、金属线、柴棒等杂物进入池中。 潜水电机必须全部潜入水中工作，不能在易燃易爆和强腐蚀的环境中工作。

安装调试：

中高速搅拌机的安装

⑴.将四只浮筒包箍分别紧固在浮箱四边的中间位置，然后将固定用钢丝绳的一端用卸扣连接在包箍上的耳 环上。安装时应根据现场情况，准备四根足够长且牢固的绳索，分别拴牢钢丝绳的另一端。

⑵.潜水搅拌机电缆线应固定在一根钢丝绳上，顺延到岸边接入电控柜。

⑶. 检查电机的旋转方向。在潜水搅拌机初次安装启动前，或每次重新安装后，都应检查旋转方向。检查方 法是：瞬间启动潜水搅拌机，观察叶轮旋转方向与标牌指示的方向一致。如果旋转方向不一致，只需交换三 相中任意两相线的位置即可。如果是多台潜水搅拌机连在同一台控制箱或端子上，各台潜水搅拌机必须单独 进行检查。

⑷.用吊具拴牢浮筒注意平衡，不能直接吊在包箍耳环。用起吊设备将整机徐徐吊起，慢慢放入池水中，解 开吊具，用蝇索将其轻轻的拉到池中位置，浮筒以四角对四池边的菱形位置摆放。然后把钢丝绳微微拉紧， 目测对边的两根钢丝绳在一条直线上，四根钢丝绳所形成的两条直线交叉垂直且与浮筒四边成垂直状，沿着 钢丝绳的方向，在池壁上端坚固位置钻孔，用膨胀螺栓将地桩固定好，调整四边钢丝绳长度，注意考虑水位 可能下降的幅度，放出足够的余量，夹好夹头，用卸扣固定在地桩上。在整吊装过程中，始终要注意保护电 缆，决不允许用潜水搅拌机电缆起吊、悬挂搅拌机。

低速搅拌机安装

安装叶浆时，按照轮毂和叶浆的吻合面安装，叶浆的尖角一定是超出主机轮毂。其余安装步骤与中高速 搅拌机的安装步骤一致。

注意！叶轮不能在水下反转，否则会给主机和叶片造成严重损坏！
